用途和適用范圍：
SYZ系列傘形鉆架是以壓縮空氣為動力，采用液壓傳動的立井鑿巖設畝，鉆架配用5-9臺YGZ-70型獨立回轉鑿巖機鉆鑿炮孔。可用來鉆鑿中4500mm-12000mm凈徑的各種立井井筒。
該機采用油缸-鋼絲繩推進型式，推進力大小可調，拔釬力大，工作平穩，比馬達-絲杠推進型式減少六臺氣動馬達，可降低整機噪音。

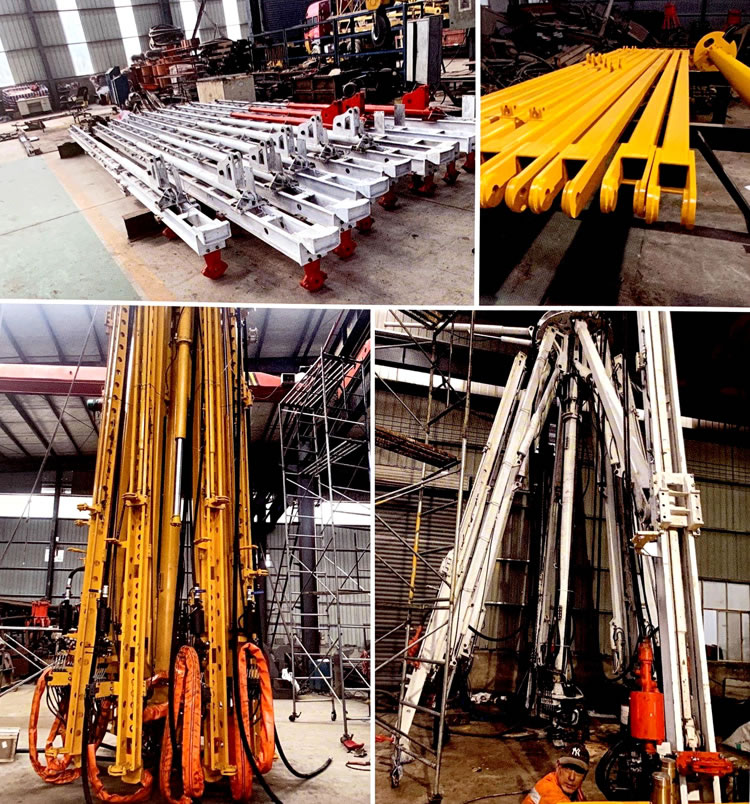

傘形鉆架生產車間
SYZ系列豎井液壓傘形鉆架技術參數：
| 技術特性 | 單位 | STZ5-8 | STZ6-7 | STZ6-10 | STZ8-12 | STZ9-12 |
| 支撐臂數量 | 個 | 3 | 3 | 3 | 3 | 3 |
| 支撐臂支撐范圍 | m | Φ5.5-8.5 | Φ4.6-8.6 | Φ7.6-10.8 | Φ8-11 | Φ8-12 |
| 動臂數量 | 個 | 5 | 6 | 6 | 8 | 9 |
| 動臂水平擺角 | 度 | 120 | 120 | 120 | 120 | 120 |
| 垂直炮眼圈徑 | m | Φ1.6-8.0 | Φ1.7-7.5 | Φ1.7-11.5 | Φ1.8-12.5 | Φ1.8-12 |
| 鑿巖機數量/型號 | 5/YGZ70 | 6/YGZ70 | 6/YGZ70 | 8/YGZ70 | 9/YGZ70 | |
| 動車形式 | 風馬達-液壓泵 | 風馬達-液壓泵 | 風馬達-液壓泵 | 風馬達-液壓泵 | 風馬達-液壓泵 | |
| 油泵功率 | Kw | 5.8 | 5.8 | 6.8 | 30 | 30 |
| 油泵工作壓力 | MPa | 7~14 | 7~14 | 7~14 | 7~14 | 7~14 |
| 推進器形式 | 油缸-鋼絲繩 | 油缸-鋼絲繩 | 油缸-鋼絲繩 | 油缸-鋼絲繩 | 油缸-鋼絲繩 | |
| 推進行程 | m | 4.31 | 4.31 | 5.11 | 5.11 | 5.11 |
| 工作氣壓 | MPa | 0.5-0.7 | 0.5-0.7 | 0.5-0.7 | 0.5-0.7 | 0.5-0.7 |
| 工作水壓 | MPa | 0.3-0.5 | 0.3-0.5 | 0.3-0.5 | 0.3-0.5 | 0.3-0.5 |
| 最大耗風量 | m³/min | 58 | 68 | 68 | 88 | 95 |
| 收攏后外形尺寸（直徑 × 高度） | m | Φ1.8×6.45 | Φ1.8×6.45 | Φ1.8×7.30 | Φ1.8×7.50 | Φ1.8×7.50 |
| 釬尾規格 | mm |
B25×159 六角釬桿 |
B25×159 六角釬桿 |
B25×159 六角釬桿 |
B25×159 六角釬桿 |
B25×159 六角釬桿 |
| 釬頭直徑 | mm | Φ38×Φ55 | Φ38×Φ55 | Φ38×Φ55 | Φ38×Φ55 | Φ38×Φ55 |
| 釬桿長度 | m | 4.7 | 4.7 | 5.7 | 5.7 | 5.7 |
| 總重量 | kg | 5300 | 6200 | 8200 | 11000 | 12000 |
